ArtFuel-Anlage

Beschreibung

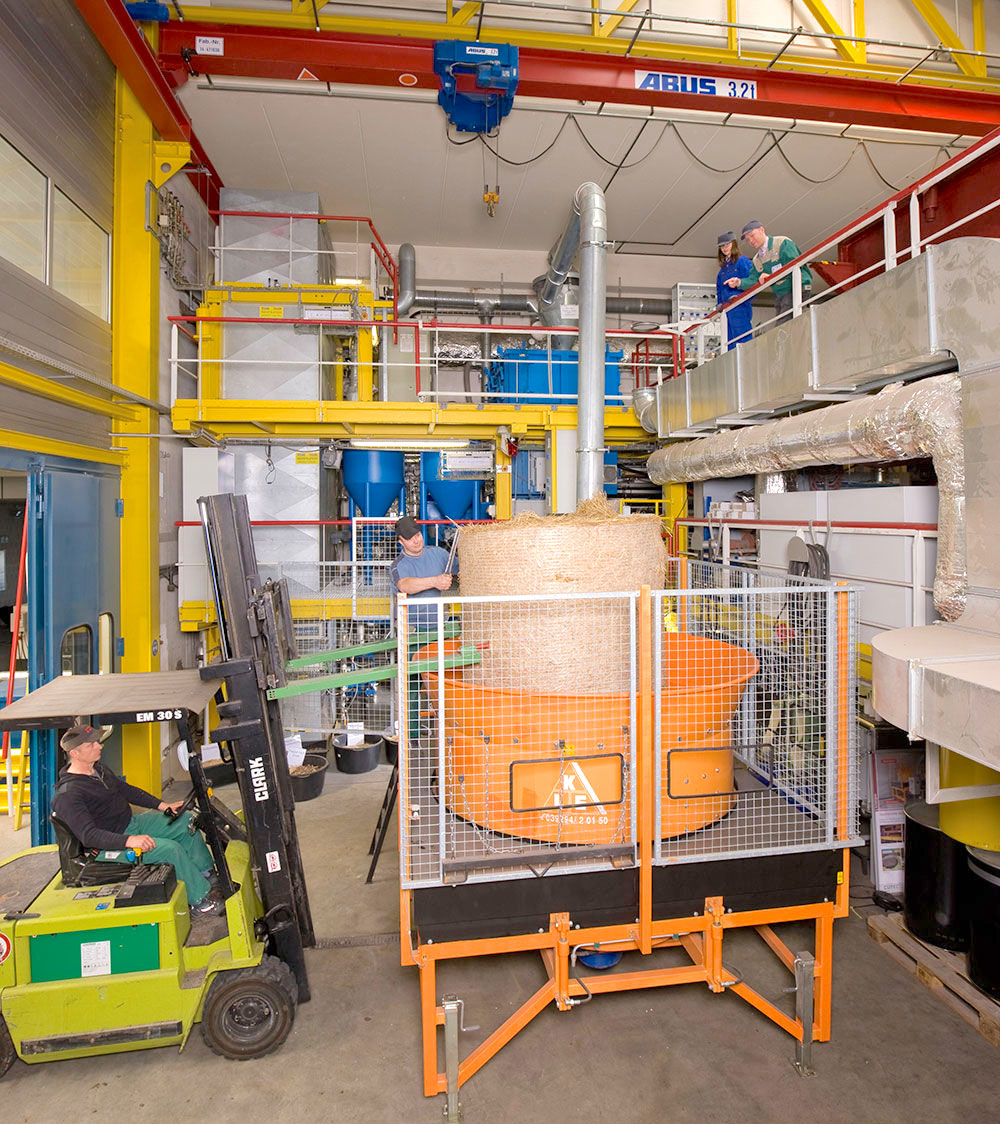

Seit 2004 existiert an der CUTEC die Zirkulierende Wirbelschicht zur Vergasung von Biomassen. Das anfänglich für pelletartige Brennstoffe ausgelegte Eintragssystem wurde ab 2009 für die Förderung von halmgutartigen Brennstoffen umgebaut. Hinzu kamen dabei ein Strohhäcksler, eine Strohmühle und ein pneumatisches Fördersystem. Die Auslegung erfolgte auf 400 kWth. Je nach Heizwert liegt damit der Brennstoffmassenstrom typischerweise bei etwa 60 – 80 kg/h. Die Gasreinigung besteht aus einem Heißgasfilter mit keramischen Filterkerzen zur Entstaubung des Gases, Wasserwäscher und einem RME-Wäscher. Mittels Shift-Reaktor kann das erforderliche Wasserstoff-Kohlenmonoxid-Verhältnis eingestellt werden. In der folgenden ABSART-Anlage ist eine Feinreinigung des Synthesegases auf Synthesequalität möglich. Von dort kann das Gas einer Synthese-Anlage zugeleitet werden.

Technische Daten

  • Auslegung: 400 kWth
  • Höhe der Anlage: 8 m
  • Durchmesser Aufstromteil: 0,3 m
  • Typische Reaktionstemperaturen: 750°C – 900°C
  • Gasreinigung und -aufbereitung: Heißgasfilter, Shift-Reaktor, Wasserwäscher und RME-Wäscher
  • Eingesetzte Biomassen: u. a. Holz, Stroh, Switchgras, Miscanthus, Gärreste; zudem SBS, Klär- und Faulschlämme
